Mechanika kompozitních materiálů

Analýza mikrostruktury jednosměrového kompozitu

Cílem analýzy bylo určit rozmístění a poloměry jednotlivých vláken v různých oblastech řezu jednosměrového kompozitu a následně v těchto oblastech stanovit objemový podíl vláken.

Na následujících obrázcích jsou fotografie z řádkovacího elektronového mikroskopu různých částí řezu jednosměrového dlouhovláknového uhlíkového kompozitu s epoxidovou matricí, který byl vyroben prepregovou technologií.

Lidé, kteří mají na svědomí tvrobu a zpracování těchto fotografií jsou Robert Zemčík, Hana Srbová, Rostislav Medlín, Ivan Pirner a Kamil Ekštein.

Příprava vzorků

Z pěti různých desek jednosměrového dlouhovláknového kompozitu s uhlíkovými vlákny a epoxidovou matricí byly vodním paprskem vyříznuty vzorky o přibližné velikosti 0,5 krát 1 cm tak, aby jeden řez byl veden kolmo na směr uložení vláken. Každá z desek byla vyrobena v autoklávu z různého počtu prepregů. Vzorky byly zality do pryskyřice a jejich kolmý řez na směr vláken naleštěn na leštičce s nízkými otáčkami.

Obrázek 1

Obrázek 1: Vzorky kompozitů zalité do pryskyřice.


Ukázka výběru oblastí

Na následující fotografii jsou znázorněny oblasti, ve kterých byly pořízeny fotografie s různým zvětšením.

Obrázek 2

Obrázek 2: Schéma rozložení snímků v řezu kompozitu u vzorku číslo 1




Zvětšení 1000 krát.

Obrázek 3

Obrázek 3: Fotografie z vnitřku oblasti 1




Obrázek 4

Obrázek 4: Fotografie z vnitřku oblasti 2




Obrázek 5

Obrázek 5: Fotografie z vnitřku oblasti 3




Zvětšení 4000 krát.

Obrázek 6

Obrázek 6: Fotografie z vnitřku oblasti 1




Obrázek 7

Obrázek 7: Fotografie z vnitřku oblasti 2




Obrázek 8

Obrázek 8: Fotografie z vnitřku oblasti 3


Nepovedená fotografie

Pokud by vzorky nebyly správně připraveny, fotografie nebudou použitelné například pro detekci vláken (hledání polohy středů vláken a jejich poloměry),za jejichž účelem byly pořízeny uvedené snímky řezů.

Obrázek 9

Obrázek 9: Nepovedený - nenaleštěný vzorek s vytrhanými vlákny z řezání vzorků vodním paprskem.


Výsledek autoamtického hledání vláken na fotografii



Obrázek 10

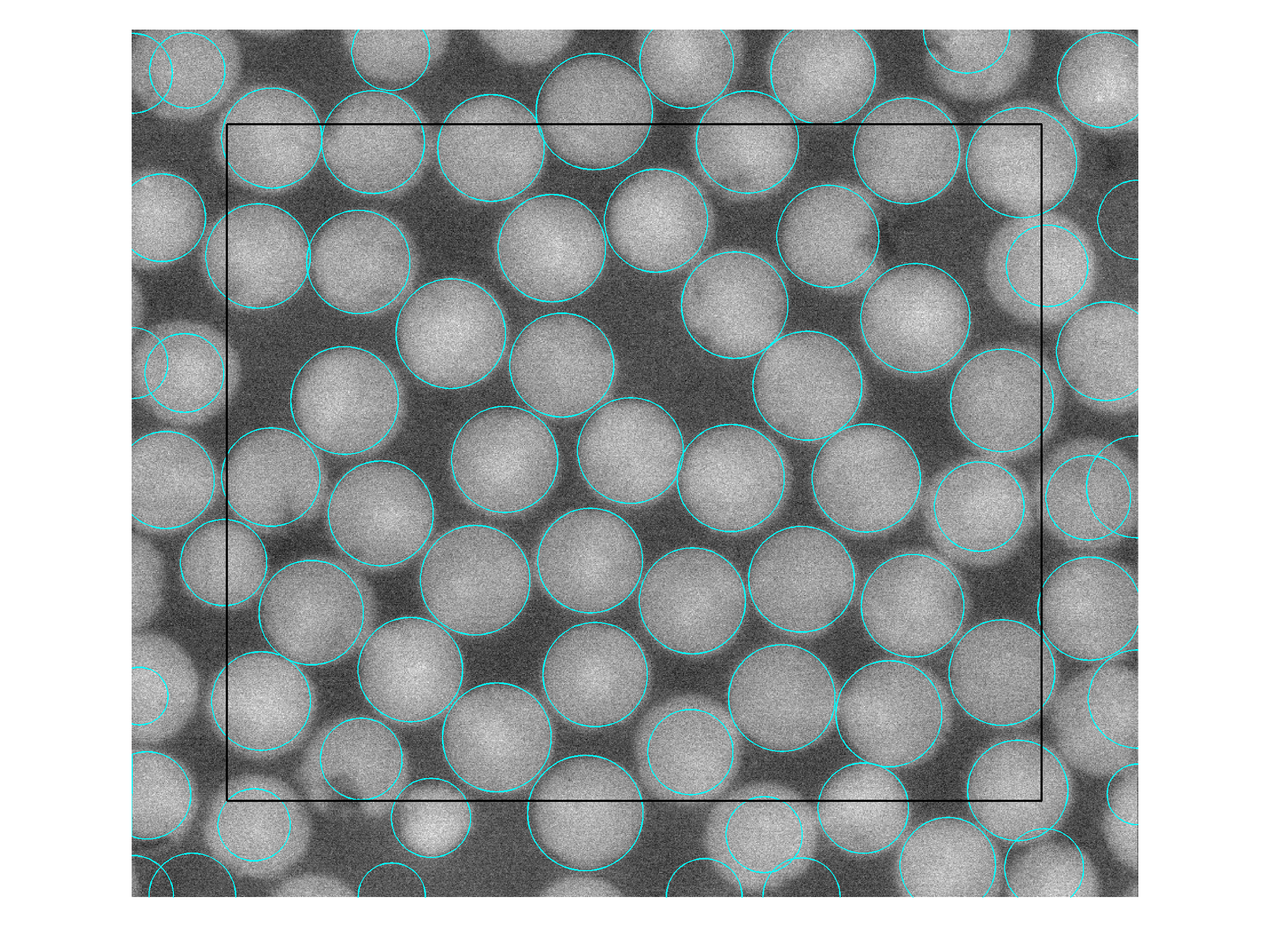

Obrázek 10: Identifikovaná vlákna na fotografii řezu kompozitu.


Vybrané fotografie s oříznutím

Popisky obrázků odkazují na jejich kód při testování a zpracování. Slouží jako ukazatel pro snadné dorozumění mezi jednotlivými katedrami na ZČU, které se zúčastní daného výzkumu (KME, KKY a KIV).

Všechny fotografie lze stáhnout zde .

Obrázek 11

Obrázek 11: zelena-1-1-02Be




Obrázek 12

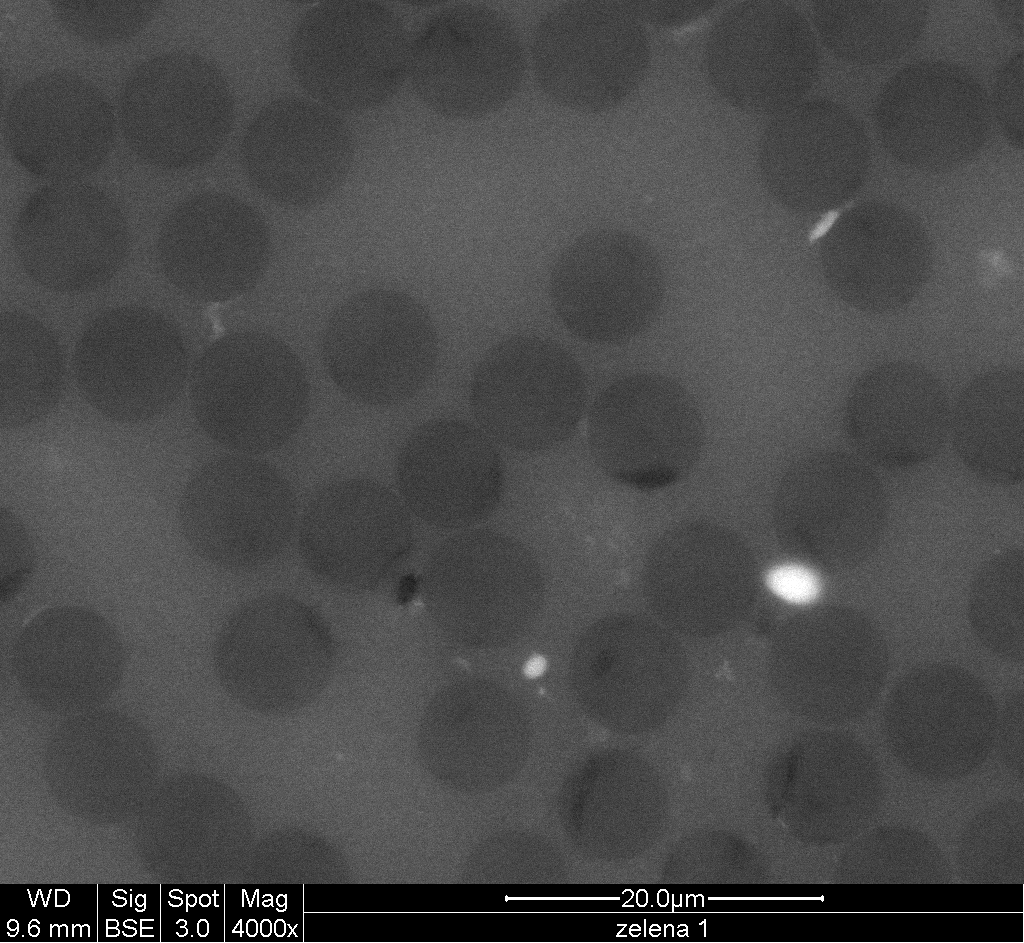

Obrázek 12: zelena-1-2-02Be




Obrázek 13

Obrázek 13: zelena-1-3-02Be




Obrázek 14

Obrázek 14: zelena-2-2-02Be




Obrázek 15

Obrázek 15: zluta-2-3-02Be




Obrázek 16

Obrázek 16: zluta-1-1-02Be




Obrázek 17

Obrázek 17: zluta-1-2-02Be




Obrázek 18

Obrázek 18: zluta-1-3-02Be




Obrázek 19

Obrázek 19: zluta-2-1-02Be




Obrázek 20

Obrázek 20: zluta-2-2-02Be




Obrázek 21

Obrázek 21: zluta-2-3-02Be




Obrázek 22

Obrázek 22: zluta-3-1-02Be




Obrázek 23

Obrázek 23: zluta-3-2-02Be




Obrázek 24

Obrázek 24: zluta-3-3-02Be
