Cyklické tahové zkoušky tenkých pásků z textilních kompozitů
V této kapitole jsou ukázány animace z průběhu cyklických tahových zkoušek tkaninových kompozitů. Tkaninové kompozity se liší od jednosměrných způsobem kladení vláken. Jak již jejich název napovídá, jedná se o materiál jehož výztuhu tvoří tkanina. Vlákna jsou ve snopcích zapletena způsoby, které jsou známy z tvory běžných textilií. Níže jsou v obrázcích schématicky ukázány tři nejběžnější druhy zapletení.
V animacích si lze zejména všimnout rozdílnosti jednotlivých křivek závislosti síla-prodloužení, které jsou dány právě rozdílným materiálem vláken a druhem vazby výztuhy.
Plátnová vazba
Tento typ vazby je nejzákladnější. Jedná se o typ zapletení, ve kterém jsou snopky obsahující vlákna pravidelně zapleteny ve směrech kolmo k sobě a snopky mají vzájemný poměr obsahu vláken 50 % na 50%.
Obrázek 1: Elementární buňka plátnové vazby.
Animace 1: Uhlík plátnová vazba.
Animace 2: Aramid plátnová vazba.
Jednosměrná vazba
V tomto případě se jedná o vazbu, která je zapletena stejným způsobem jako předchozí, jen v jednom směru jsou snopky s vyšším počtem vláken, konkrétně je to 90% vláken v jednom směru a 10% vláken v druhém.

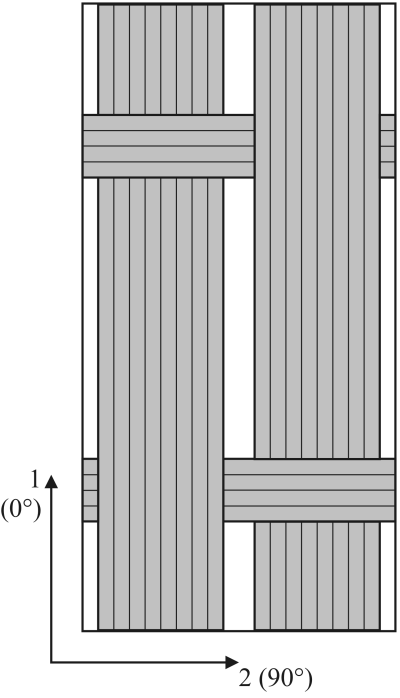

Obrázek 2: Elementární buňka jednosměrové vazby.

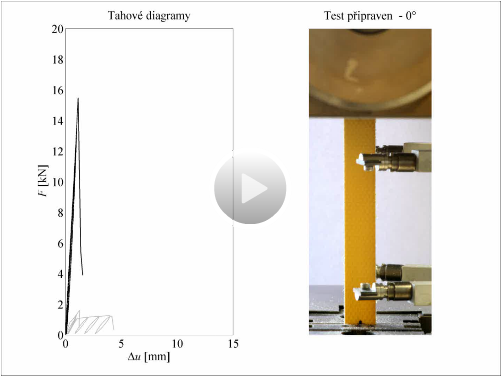

Animace 3: Aramid jednosměrová vazba.
Animace 4: Uhlík jednosměrná vazba.
Animace 5: Sklo jednosměrná vazba.
